Els taulells són fonamentals per a cuines, banys i edificis comercials, i requereixen talls precisos i consistents i una qualitat superior per satisfer les necessitats tant estètiques com funcionals. Els mètodes de tall tradicionals depenen molt del treball manual, donant lloc a una qualitat de tall inconsistent, malbaratament de material i cicles de producció llargs. Tanmateix, la màquina de tall de ponts CNC integra perfectament l'automatització, la versatilitat i la precisió, revolucionant el tall de taulell i capaç de processar una àmplia gamma de materials, des de granit i marbre fins a quars i pedra d'enginyeria.
Què és una serra de pont CNC d'eix 4+1 i per què és ideal per al tall de taulell?
Què és una serra de pont CNC d'eix 4+1?
Abans de submergir-se en el procés de tall, és essencial entendre què ésMàquines de serra de pont CNC d'eix 4+1. Una serra de pont CNC d'eix 4+1 inclou quatre eixos de moviment complet (X, Y, Z i C) més un eix A-conduït per un cilindre i un eix elèctric independent ("+1") per fresar el forat de l'aixeta, el forat de la conca, l'angle interior i les corbes petites. Aquest disseny equilibra la flexibilitat i la precisió, el que el fa perfecte per a la fabricació de taulells-on els talls complexos (com els forats de l'aigüera, els bisells) i les lloses de materials grans són habituals.
Per què és ideal per tallar el taulell?
Els avantatges clau del tall de taulell inclouen:
1. Precisió:L'automatització CNC elimina l'error humà i aconsegueix una precisió de tall consistent amb una tolerància de ± 0,1 mm/metre en diversos materials.
2. Versatilitat:Talls rectes, talls corbats, forats d'aigüera, forats d'aixeta, cantonades arrodonides, formes irregulars, etc.
3. Compatibilitat de materials:Pot tallar amb seguretat diverses pedres (granit, marbre, quars, porcellana... amb una alta-eficiència i precisió)
4. Eficiència:Reduïu el temps de configuració, el malbaratament de material i els costos laborals en comparació amb el tall manual
Preparacions abans de tallar taulells amb la serra de pont CNC d'eix 4+1
La preparació adequada és fonamental per evitar errors, danys materials i temps morts de la màquina. Seguiu aquests passos per preparar-vos:
1. Inspeccioneu el material i trieu les eines adequades
Els materials del taulell varien en duresa i factors de gruix-que influeixen en la selecció d'eines i els paràmetres de tall.
Inspeccioneu la llosa per detectar defectes (esquerdes, venes, inclusions) abans de tallar. Marqueu els punts febles per ajustar el recorregut de tall i evitar la possibilitat de trencar el material durant el processament.
Les eines essencials inclouen:
- Disces de diamant: diàmetre interior del forat 50 mm i diàmetre exterior 350-425 mm.
- Broques de fresat: per a talls detallats (forats d'aigüera, forats d'aixeta) i corbes petites. La longitud ha de ser de 100 mm i el diàmetre es recomana ser de 8 ~ 16 mm.
2. Configura la llosa i la màquina
-Coloqueu la llosa del taulell a la taula de treball de la màquina,4+1 la taula de la serra de pont CNC Axis pot girar 85 graus per carregar fàcilment les lloses.
-Comproveu que l'electricitat, l'aigua o l'aire al buit de la màquina estiguin preparats per al processament.
3. Programar la màquina CNC
El 4+1 CNC Axis Bridge Saw té dos mètodes de programació:
- Utilitza la biblioteca de formes
El sistema conté una biblioteca de formes que inclou formes normals com cercle, quadrat, rectangular, ventre de cavall, taulell en forma de L-, etc. Trieu la forma, introduïu-ne les dades (longitud, amplada, xamfrà/no xamfrà, etc.) i col·loqueu-la a la posició adequada de la llosa i feu clic al botó corresponent per generar passos de tall, el disseny del CNC s'acordarà automàticament.
-Utilitzeu el programari CAD del fitxer de format .dxf
Els fitxers en format .dxf des de CAD o de la plantilla de mesurador de taulell es poden importar al sistema. Col·loqueu-lo a la posició adequada de la llosa i feu clic al botó corresponent per generar passos de tall, la serra de pont d'eix CNC 4+1 processarà automàticament segons el disseny.
4. Mantenir els treballadors lluny de la màquina abans de tallar.
Un procediment de seguretat indiscutible és que tot el personal s'ha de mantenir estrictament allunyat de la màquina i de la seva zona de treball abans de començar qualsevol operació de tall. Només els operadors autoritzats poden treballar a prop i s'ha de mantenir una distància de seguretat. Aquesta mesura és fonamental per reduir els accidents laborals evitables i garantir el compliment de les normes de seguretat industrial.
Procés per tallar taulells amb la serra de pont CNC d'eix 4+1
1. Carregar lloses a la taula de treball
2. Eines predefinides
3. Importa un fitxer .dxf des de CAD al sistema CNC de la màquina
4. Col·loqueu el disseny CAD a la posició adequada de la llosa. La càmera equipada pot captar la imatge de la taula de treball juntament amb la imatge de la llosa, els operadors poden col·locar el disseny en una posició adequada per tenir en compte l'ús del material o el patró de la llosa.
5. Genereu Cutting Stepped i executeu el codi.
6. La màquina mourà automàticament el forat de l'aixeta, el forat de la conca, les petites corbes fresant mossegades. Un grup de cilindres de rotació subjectarà automàticament la pinça durant el treball de fresat per evitar el moviment de la llosa i garantir la precisió del processament.
7. La màquina canviarà automàticament de broques de fresat a fulla per fer talls rectes, talls en bisell
Moments de processament

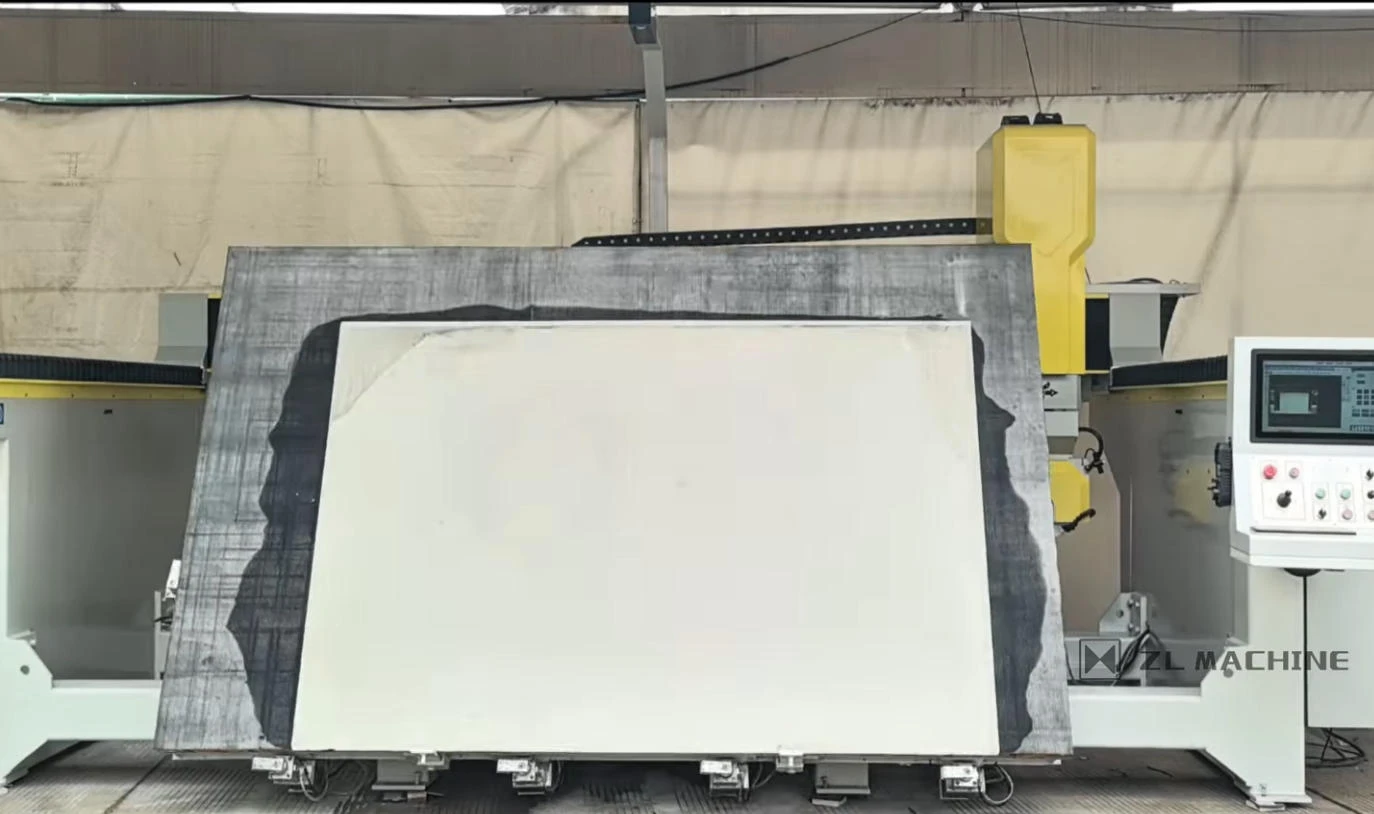

Inclinació de la llosa de 85 graus per facilitar la càrrega de les lloses
Preconfiguració d'eines
Forat de la conca del molí
Fresa petites corbes
Tall recte de fulla de serra
Bisell de fulla de serra
Vídeos de treball:
El nostre model de serra de pont CNC suggerit
Màquina de serra de pont CNC "ZhongLi".
"ZhongLi" 4+1 Màquina de serra de pont CNC d'eix
Model: ZLBS-425CNC/4+1A(CutCam)
Característiques de la màquina:
Màx. Tall: 3500x2000X90mm (√)
Indicador de preconfiguració d'AutoBlade (√)
Sistema d'oli automàtic (√)
Amb velocitat de l'eix elèctric: 5,5 kW (√)
Amb una càmera, funció de disseny de la càmera (√)
Amb pantalla tàctil-color de 17". Funció de dibuix(√)
Amb sistema de subjecció automàtica per premsar peces a peces durant el treball de fresat (√)
Funció de concordança de venes per sistema CNC (√)
La taula de treball pot girar 85 graus (√)
Elevador de buit, capacitat 200kgs (√)
"ZhongLi" 5+1 Màquina de serra de pont CNC d'eix
Model: ZLBS-500CNC/5+1A
Característiques de la màquina:
1.Rang de tall: L3500XW2000XT120 (√)
2. La taula de treball s'enfrontarà amb cautxú (√)
Motor especial d'imants permanents de 3,22 kW de 5 eixos, que suposa un estalvi d'energia del 40%. (√)
4. Amb un cargol elèctric, potència: 7,5 kw (√)
5. Amb sistema de subjecció automàtica durant el treball de fresat (√)
6. Amb una càmera, funció de disseny de fotos (√)
7. Amb sonda de mesura automàtica per al gruix (√)
8. Amb un indicador automàtic de configuració d'eines (√)
9.Amb un ordinador industrial i una pantalla tàctil-.(√)
10. Amb ventoses de 200 kg (√)
11. Amb sistema de lubricació automàtica (√)
12. Aquesta taula de treball es pot girar més de 85 graus, fàcil de carregar peces de treball. (√)
13.Funció de concordança de vena (√)
